NSK轴承边界尺寸和轴承卡环槽尺寸


1:NSK轴承边界尺寸

NSK滚动轴承的边界尺寸,其中如图1至5所示,是尺寸定义其外部几何形状。它们包括孔直径d,外径D,宽度B,轴承宽度(或高度)T,倒角尺寸r等。

有必要知道所有这些尺寸将轴承安装在轴和外壳上。这些NSK轴承边界尺寸已经国际化标准化(ISO15)并通过JIS B 1512(滚动轴承的边界尺寸)。NSK轴承的边界尺寸和尺寸系列径向轴承,NSK圆锥滚子轴承和NSK推力轴承列于表1至3。在这些NSK轴承边界尺寸表中,对于每个孔规定孔直径的数字,其他列出了每个直径的边界尺寸系列和尺寸系列。大量NSK轴承系列是可能的;但是,并非所有人都市售,因此可以在其中添加更多未来。横跨每个轴承台的顶部(1至3),代表性的轴承类型和系列符号显示(请参阅表5,轴承系列符号)。径向的相对横截面尺寸轴承(圆锥滚子轴承除外)和推力各种系列分类的轴承是如图所示。分别为6和7。

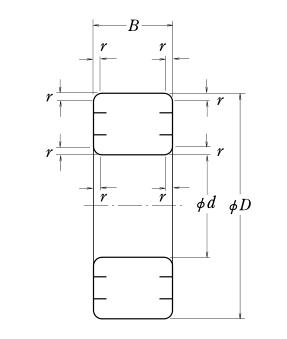

图1向心球轴承和滚子轴承的边界尺寸

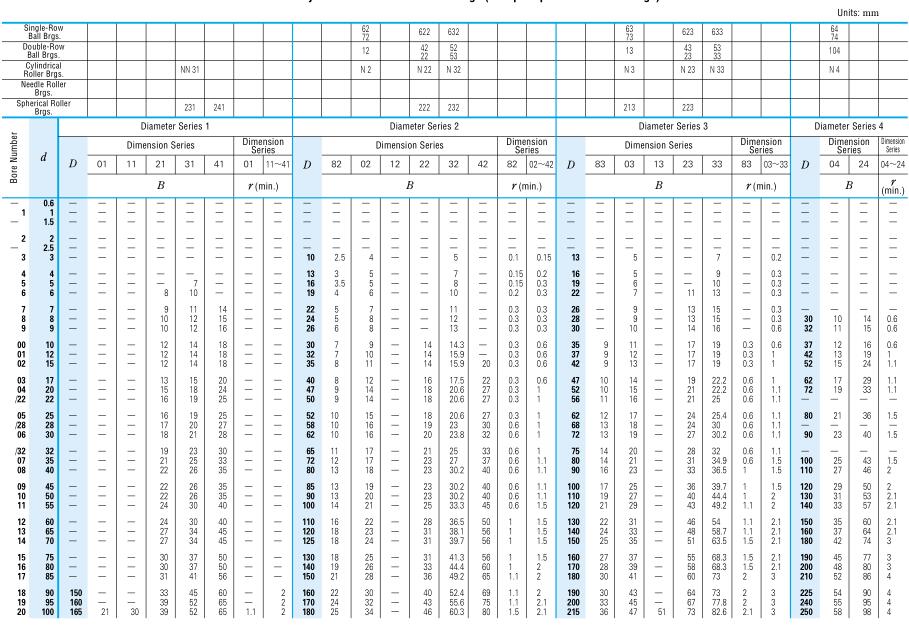

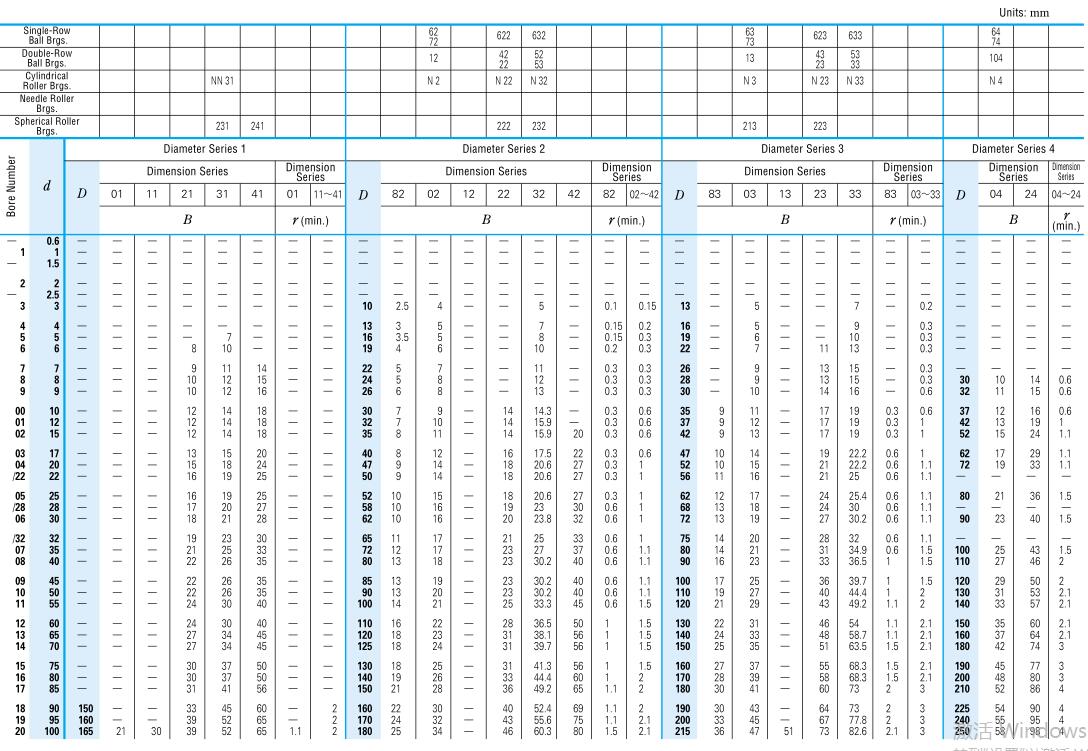

表1向心轴承的边界尺寸(圆锥滚子轴承除外)-1-


表7. 1向心轴承的边界尺寸(圆锥滚子轴承除外).jpg

备注:下表中列出的倒角尺寸不一定适用于以下倒角:

(a)具有止动环槽的外圈中的槽的倒角。

(b)对于薄截面圆柱滚子轴承,倒角应在侧面无肋和轴承孔(对于内圈而言)或外表面(对于外圈而言)。

(c)对于角接触球轴承,在端面和孔(如果是内圈)或外表面(如果是外圈)之间倒角。

(d)带有圆锥孔的轴承内圈上的倒角。

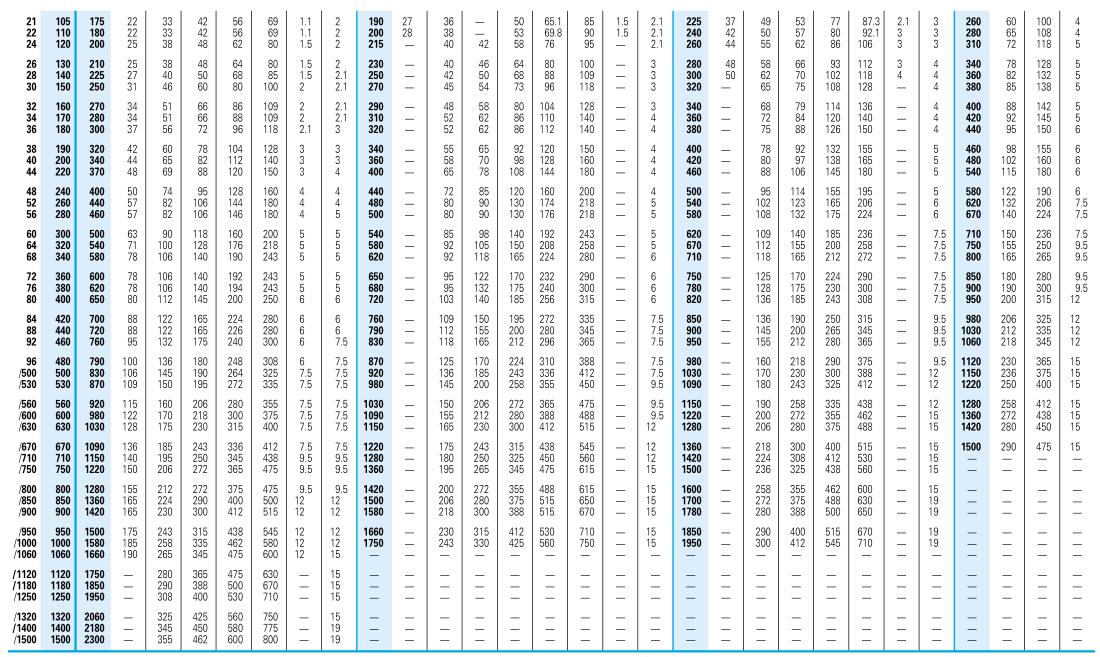

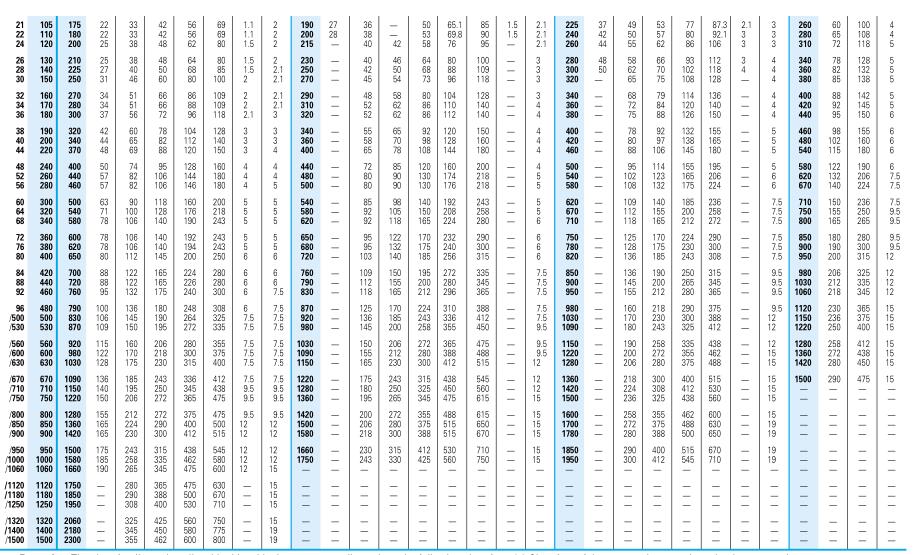

表1向心轴承的边界尺寸(圆锥滚子轴承除外)-2-



备注:下表中列出的倒角尺寸不一定适用于以下倒角:

(a)具有止动环槽的外圈中的槽的倒角。

(b)对于薄截面圆柱滚子轴承,倒角应在侧面无肋和轴承孔(对于内圈而言)或外表面(对于外圈而言)。

(c)对于角接触球轴承,在端面和孔(如果是内圈)或外表面(如果是外圈)之间倒角。

(d)带有圆锥孔的轴承内圈上的倒角。



图2 NSK圆锥滚子轴承


表2圆锥滚子轴承的边界尺寸


备注:1.不符合该表的其他系列也由ISO规定。

2.在直径系列9的尺寸系列中,分类1是旧标准分类2所指定的那些。

是由ISO指定的那些。

2.未分类的尺寸系列符合ISO规定的尺寸(D,B,C,T)。

3.列出的倒角尺寸是ISO指定的最小允许尺寸。 它们不适用于正面有倒角。



(1)关于陡坡轴承303D,在DIN中,对应于JIS 303D的那一个编号为313。

直径大于100毫米的孔,尺寸系列13的直径编号为313。

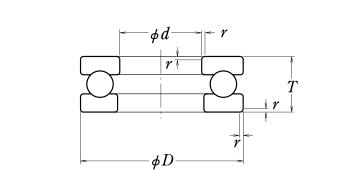

图3 NSK单向推力球轴承

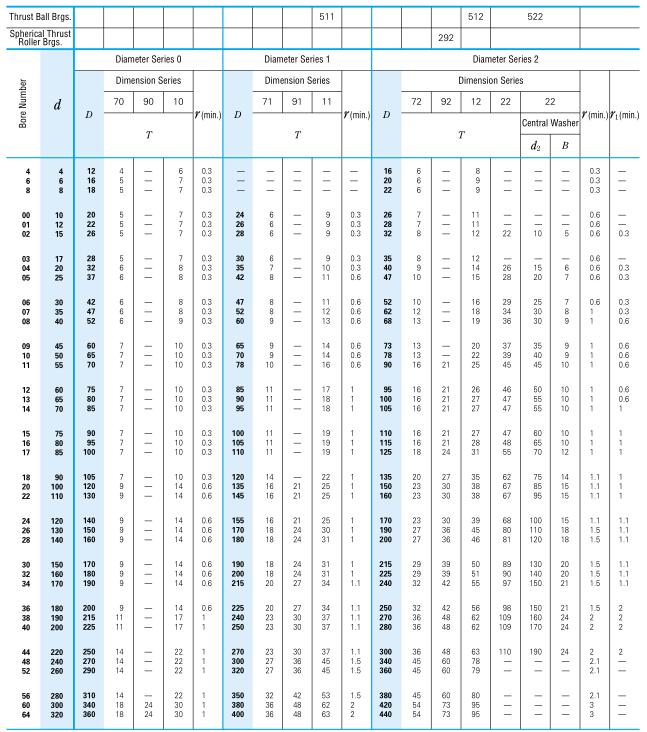

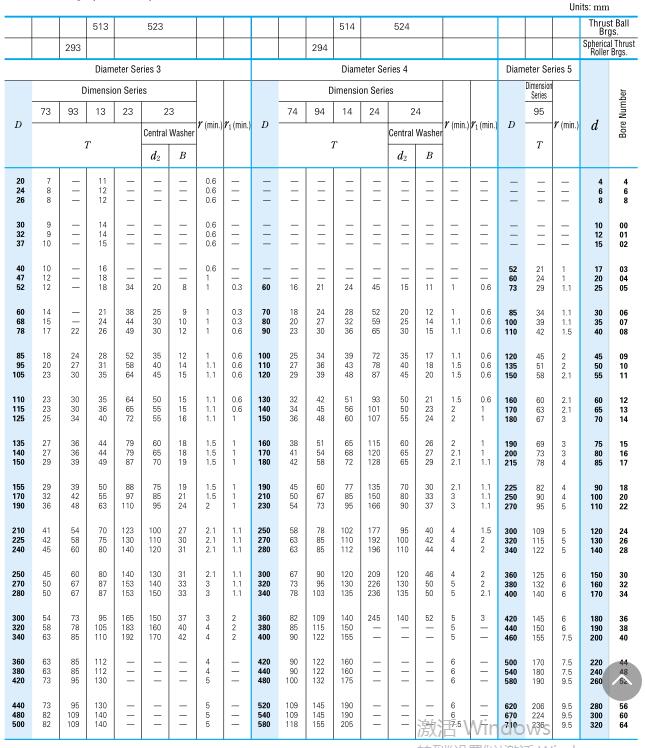

表3推力轴承(平座)的边界尺寸-1-

表7. 3推力轴承(平座)的边界尺寸.jpg

表7. 3推力轴承(平座)的边界尺寸1.jpg

备注:1.尺寸系列22、23和24是双向轴承。

2.此处省略了轴和中心垫圈的最大允许外径以及壳体垫圈的最小允许孔径。(请参阅止推轴承的轴承表)。

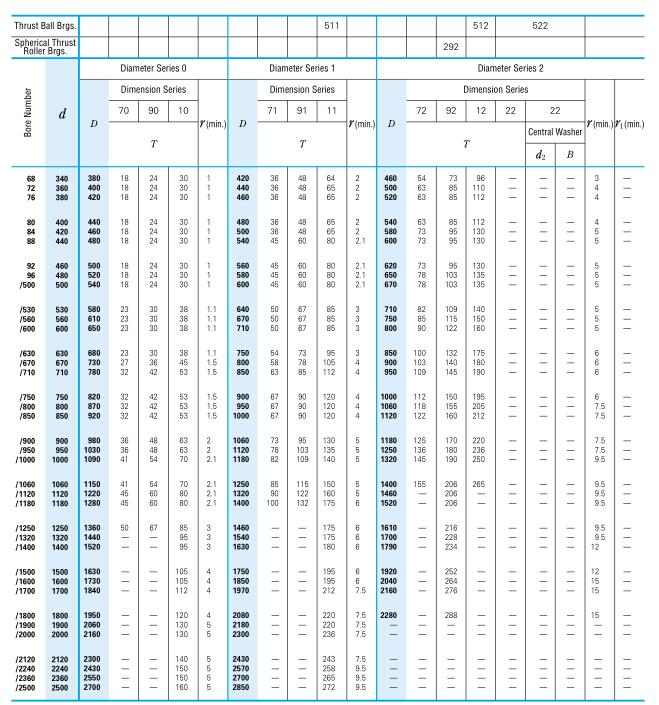

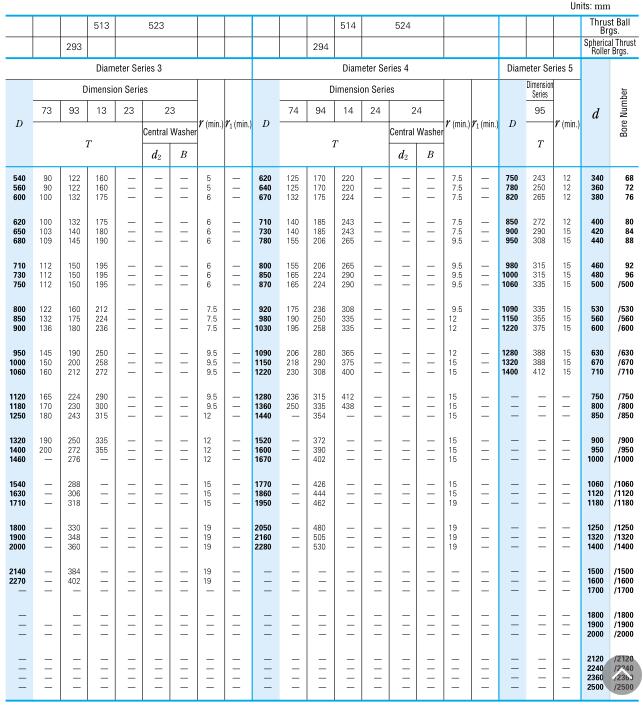

表3推力轴承(平座)的边界尺寸-2-

表7. 3推力轴承(平座)的边界尺寸2(1).jpg

表7. 3推力轴承(平座)的边界尺寸2(2).jpg

备注

1.尺寸系列22、23和24是双向轴承。

2.此处省略了轴和中心垫圈的最大允许外径以及壳体垫圈的最小允许孔径。(有关推力轴承,请参阅轴承表)。

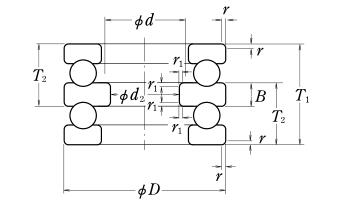

图4 NSK双向推力球轴承



图5 NSK推力调心滚子轴承

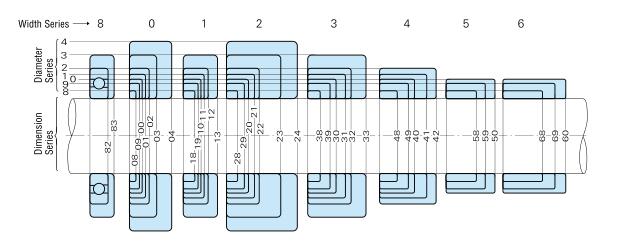

图6不同尺寸系列的向心轴承(圆锥滚子轴承除外)横截面的比较

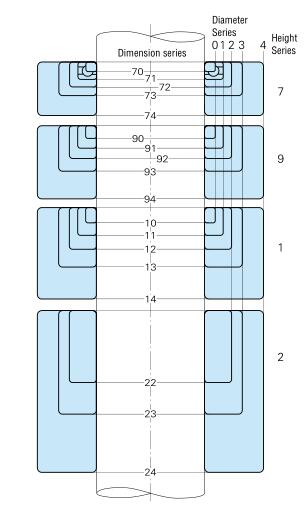

图7不同尺寸系列的推力轴承横截面比较(直径系列5除外)



图7不同尺寸系列的推力轴承横截面比较(直径系列5除外)


2:NSK轴承卡环槽和定位卡环外圈卡环槽的尺寸轴承的表面由ISO 464规定。此外,定位卡环的尺寸和精度本身由ISO 464规定。轴承尺寸卡环槽和定位卡环的安装直径系列8、9、0、2、3和4的轴承是如表4所示。


2:NSK轴承卡环槽和定位卡环外圈卡环槽的尺寸轴承的表面由ISO 464规定。此外,定位卡环的尺寸和精度本身由ISO 464规定。轴承尺寸卡环槽和定位卡环的安装直径系列8、9、0、2、3和4的轴承是如表4所示。

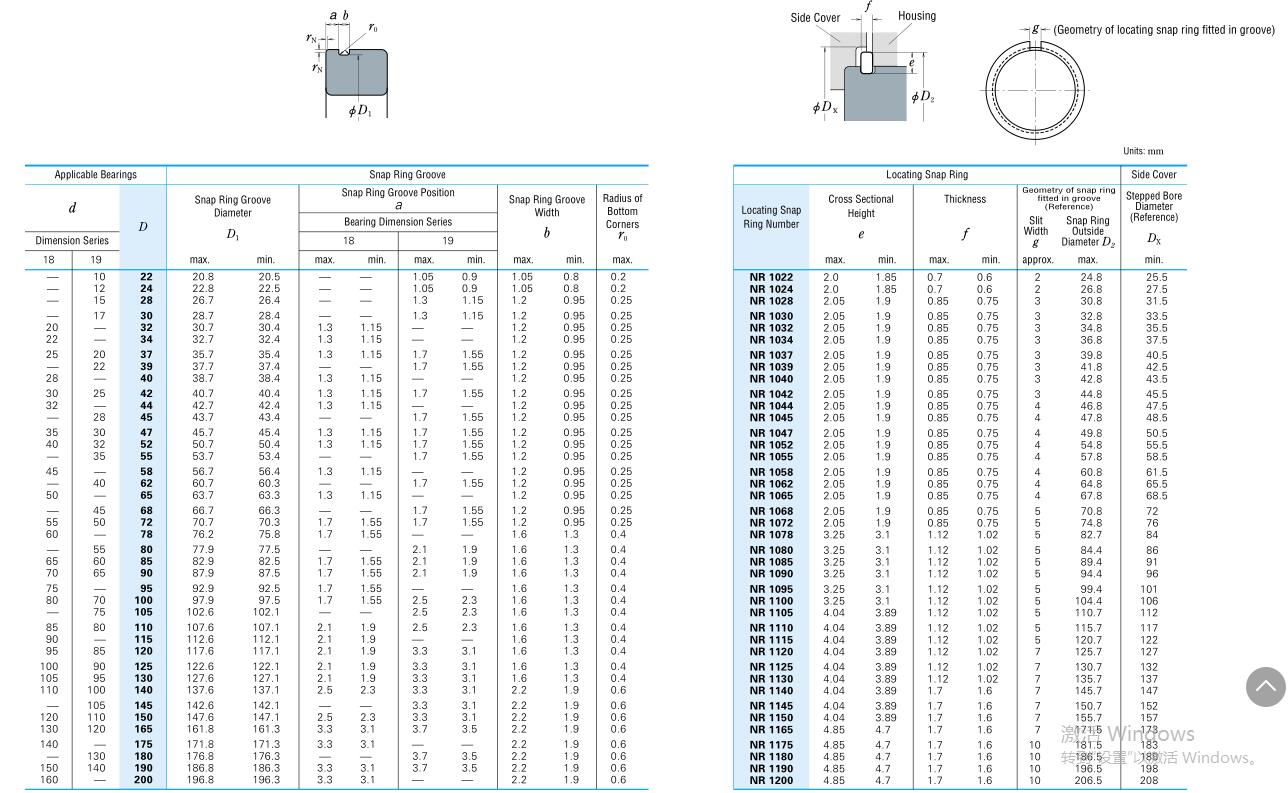

表4个卡环槽和定位卡环的尺寸(1)尺寸系列18和19的轴承

表7. 4个卡环槽和定位卡环的尺寸(1)尺寸系列18和19的轴承.jpg

备注:外圈的卡环槽侧的最小允许倒角尺寸r N如下:

尺寸系列18:对于78mm以下的外径,请使用0.3mm的倒角。

对于所有超过78mm的其他零件,请使用0.5mm的倒角。

尺寸系列19:对于24mm以下的外径,请使用0.2mm的倒角。

对于47mm及以下的尺寸,请使用0.3mm的倒角。

对于所有超过47mm的其他零件,请使用0.5mm的倒角。

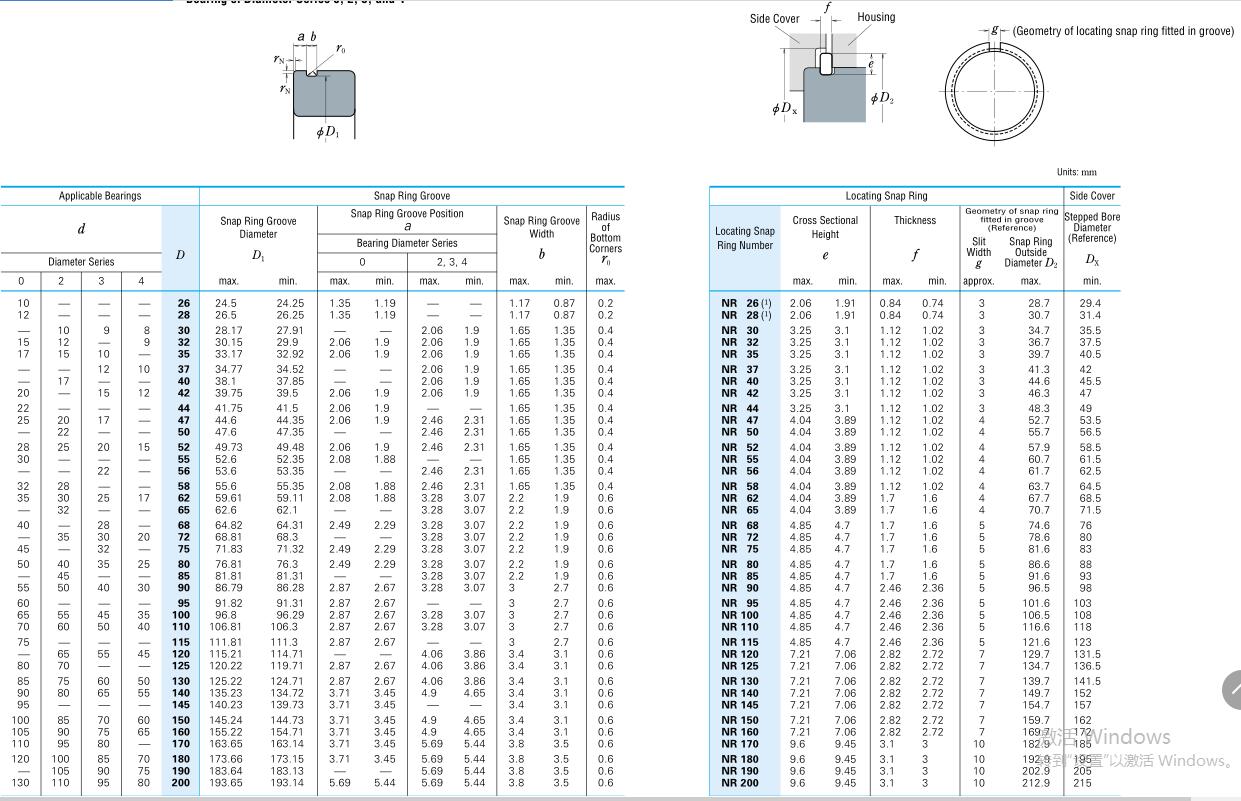

表4个止动环槽和定位止动环的尺寸(2)直径系列0、2、3和4的轴承

表7. 4个止动环槽和定位止动环的尺寸?(2)直径系列0、2、3和4的轴承.jpg

注意(1)这些轴承的定位止动环和止动环槽不是ISO规定的。

备注1.这些卡环槽的尺寸不适用于尺寸系列00、82和83的轴承。

2.外圈卡环侧的最小倒角尺寸r N为0.5mm。 但是,对于直径系列0的轴承,外径为35mm及以下,为0.3mm。
